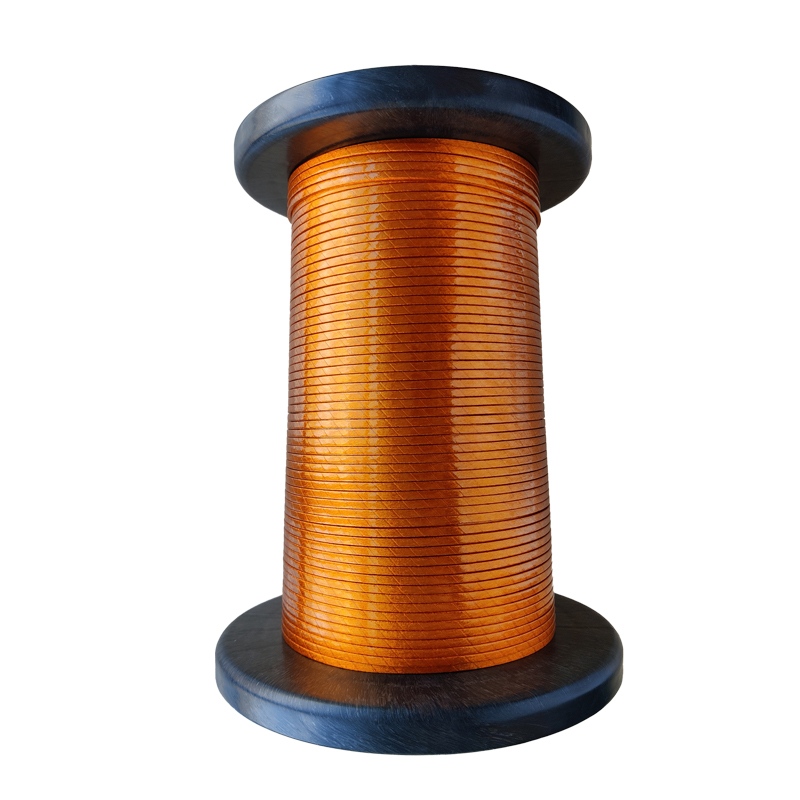

Skręcony drut Litz

Nasz skręcony drut Huaying Litz to oryginalny produkt klasy przemysłowej wytwarzany przez firmę Huizhou Huaying Electronic Technology Co., Ltd. Jest szeroko stosowany nie tylko w kraju, ale także za granicą, dzięki czemu zyskujemy długą listę lojalnych klientów. Dlaczego jest tak popularny? Przede wszystkim dlatego, że nasz drut jest w pełni zgodny z normami bezpieczeństwa UL i VDE, a nawet spełnia wymagania bezhalogenowe ROHS. Od wyboru surowca po skręcanie i produkcję – każdy etap odbywa się zgodnie ze ścisłymi standardami przemysłowymi. Z najwyższą starannością traktujemy naszych klientów priorytetowo. Ponadto posiadamy ponad dziesięć patentów, co gwarantuje brak problemów z jakością. Wielu lojalnych klientów twierdzi: „Korzystanie z naszego drutu dodaje pewności”. Serdecznie zachęcamy do wypróbowania; nie możesz się z nami pomylić!

Wyślij zapytanie

Opis produktu

Specyfikacje produktu

Nasz drut Huaying Twisted Litz oferuje szeroką gamę opcji. Najdrobniejsza dostępna średnica wynosi 0,10 mm i umożliwia skręcanie pasm od 50 do 2000 pasm. Jeszcze cieńsza średnica 0,05 mm pozwala na skręcenie od 50 do 3000 splotów. Niezależnie od specyficznych potrzeb Klienta jesteśmy w stanie sprostać tym wymaganiom. Zewnętrzna średnica gotowego produktu jest również elastyczna i waha się od 0,1 mm do 8 mm. Jeśli klienci mają szczególne wymagania dotyczące szerokości lub grubości, np. wymagają cieńszego miernika do montażu w małych urządzeniach medycznych, możemy spełnić te wymagania. Dokładnie zbadaliśmy również naszą wytrzymałość dielektryczną, wykazując, że nasze produkty nie wykazują uszkodzeń izolacji nawet w środowiskach o wysokiej częstotliwości i wysokim napięciu, zdobywając zaufanie naszych klientów.

Podstawowe zalety produktu

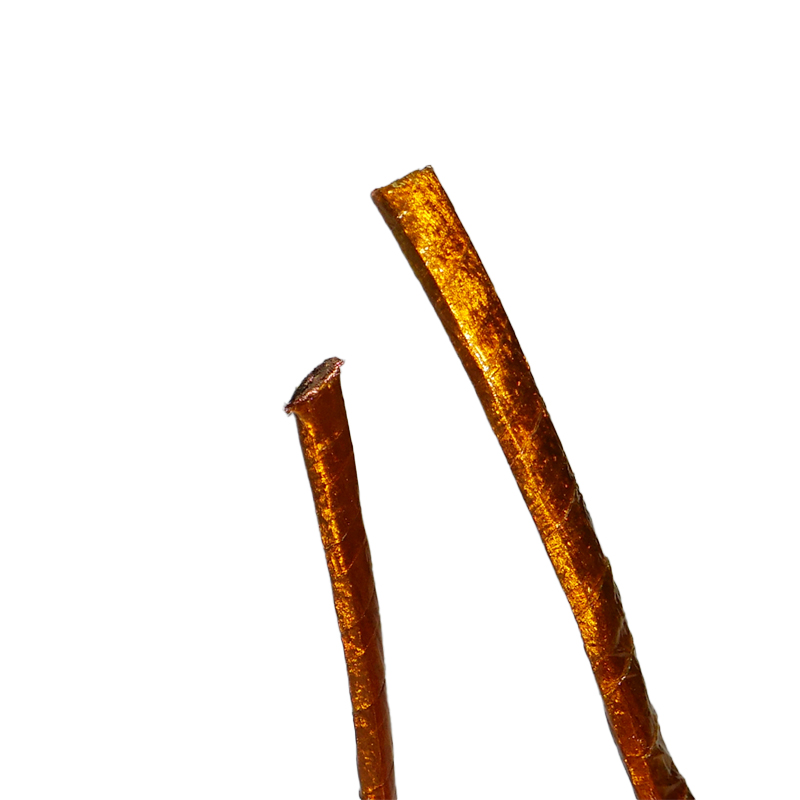

Ten skręcony drut Huaying Litz charakteryzuje się dużą szybkością wypełniania szczelin, dzięki czemu nawinięte z nim cewki mogą przenosić wyższe prądy bez przegrzania, nawet przy obciążeniach wysokoprądowych. Ponadto wykorzystuje kwadratowy drut pleciony. Przy tej samej powierzchni przekroju drut kwadratowy ma większą powierzchnię niż drut okrągły, co łagodzi efekt naskórkowania, znacznie zmniejszając straty prądu o wysokiej częstotliwości i poprawiając odprowadzanie ciepła. Zapewnia to stabilną temperaturę pracy w samochodowych urządzeniach elektronicznych przez dłuższy czas. Co więcej, kompaktowe wymiary naszego produktu sprawiają, że szczególnie nadaje się on do zastosowań wymagających minimalnych rozmiarów, takich jak pamięć optyczna. Co więcej, jego odporność na temperaturę i promieniowanie sięga 220°C, dzięki czemu nadaje się do stosowania w środowiskach przemysłowych o wysokiej temperaturze. Ta odporność na promieniowanie zapewnia również stabilną pracę w specjalistycznym sprzęcie medycznym, co skutkuje szerokim zakresem zastosowań.

Konserwacja produktu

Codzienna konserwacja drutu Huaying Twisted Litz jest prosta; po prostu zwróć uwagę na kilka drobnych szczegółów. Podczas przechowywania należy pamiętać, aby przewody przechowywać w suchym, dobrze wentylowanym miejscu, z dala od oleju, brudu i żrących cieczy. Jeśli planujesz przechowywać je przez dłuższy czas, zaleca się szczelnie owinąć przewody w szczelnym worku, aby zapobiec przedostawaniu się wilgoci. Jest to szczególnie prawdziwe w porze deszczowej w południowych Chinach, kiedy powietrze jest wilgotne i może łatwo pogorszyć działanie drutu. Jeżeli konieczne jest przecięcie przewodów, koniecznie użyj dedykowanych przecinaków do drutu. Do ich cięcia nie używaj zwykłych nożyczek. W przeciwnym razie skręcone żyły łatwo się rozerwą, co spowoduje problemy przy ich późniejszym łączeniu. Ponadto podczas zdejmowania izolacji należy uważać, aby nie uszkodzić drutu miedzianego. Zaleca się użycie dedykowanego narzędzia do ściągania izolacji i przestrzeganie wymagań sprzętu; nie rozbieraj się zbyt długo ani zbyt krótko.

specyfikacje	tolerancja przewodnika	rezystancja miernika		FIW4 średnica zewnętrzna mm		FIW5 średnica zewnętrzna mm		FIW6 średnica zewnętrzna mm		FIW7 średnica zewnętrzna mm		FIW8 średnica zewnętrzna mm		FIW9 średnica zewnętrzna mm
mm	mm	min	maks	min	maks	min	maks	min	maks	min	maks	min	maks	min	maks
0.050	±0,002	7.9220	9.4890	0.075	0.085	0.085	0.095	0.095	0.105	0.106	0.116	--	--	--	--
0.063	±0,002	5.0450	5.9220	0.090	0.101	0,102 0,114		0.114	0.126	0.127	0.139	--	--	--	--
0.070	±0,003	4.0790	4.8900	0.098	0.110	0.111	0.123	0.124	0.136	0.137	0.149	0.150	0.162	0.163	0.175
0.080	±0,003	3.1330	3.7030	0.109	0.122	0.123	0.136	0.137	0.150	0.151	0.164	0.165	0.178	0.179	0.192
0.090	±0,003	2.4950	2.9000	0.121	0.134	0.135	0.148	0.149	0.162	0.163	0.176	0.177	0.190	0.191	0.204
0.100	±0,003	2.0340	2.3330	0.133	0.148	0.149	0.164	0.165	0.180	0.181	0.196	0.197	0.212	0.213	0.228
0.112	±0,003	1.6330	1.8480	0.148	0.164	0.165	0.181	0.182	0.198	0.199	0.215	0.216	0.232	0.233	0.249
0.114	±0,003	1.5760	1.7820	0.150	0.166	0.167	0.183	0.184	0.200	0.201	0.217	0.218	0.234	0.235	0.251
0.120	±0,003	1.4260	1.6030	0.159	0.176	0.177	0.194	0.195	0.212	0.213	0.230	0.231	0.248	0.249	0.266
0.127	±0,003	1.2770	1.4280	0.166	0.183	0.184	0.201	0.202	0.219	0.220	0.237	0.238	0.255	0.256	0.273
0.132	±0,003	1.1850	1.3200	0.172	0.191	0.192	0.211	0.212	0.231	0.232	0.251	0.252	0.271	0.272	0.291
0.140	±0,003	1.0550	1.1700	0.182	0.201	0.202	0.221	0.222	0.241	0.242	0.261	0.262	0.281	0.282	0.301
0.150	±0,003	0.9287	1.0158	0.194	0.215	0.216	0.237	0.238	0.259	0.260	0.281	0.282	0.300	0.300	0.320
0.160	±0,003	0.8122	0.8906	0.206	0.227	0.228	0.249	0.250	0.271	0.272	0.293	0.294	0.315	0.316	0.337
0.170	±0,003	0.7210	0.7871	0.218	0.241	0.242	0.265	0.266	0.289	0.290	0.313	0.314	0.337	0.338	0.361
0.180	±0,003	0.6444	0.7007	0.230	0.253	0.254	0.277	0.282	0.303	0.304	0.325	0.326	0.349	0.350	0.373
0.190	±0,003	0.5793	0.6277	0.241	0.265	0.266	0.290	0.291	0.315	0.316	0.340	0.341	0.365	0.366	0.390
0.200	±0,003	0.5237	0.5657	0.253	0.277	0.278	0.302	0.303	0.327	0.328	0.352	0.353	0.377	0.378	0.402
0.220	±0,003	0.4342	0.4664	0.277	0.303	0.304	0.330	0.331	0.357	0.358	0.384	0.385	0.411	0.412	0.438
0.250	±0,004	0.3345	0.3628	0.313	0.338	0.340	0.370	0.373	0.400	0.403	0.430	0.433	0.460	0.463	0.490
0.300	±0,004	0.2319	0.2505	0.370	0.400	0.401	0.431	0.432	0.462	0.463	0.493	0.494	0.524	0.525	0.555
0.350	±0,004	0.1722	0.1833	0.424	0.454	0.455	0.485	0.486	0.516	0.517	0.547	0.548	0.578	0.579	0.609
0.400	±0,005	0.1316	0.1407	0.479	0.509	0.510	0.540	0.541	0.571	0.572	0.602	0.603	0.633	--	--
0.450	±0,005	0.1042	0.1109	0.534	0.564	0.565	0.595	0.596	0.626	0.627	0.657	0.658	0.688	--	--
0.500	±0,005	0.0846	0.0895	0.588	0.628	0.629	0.669	0.670	0.700	0.701	0.738	--	--	--	--
0.550	±0,006	0.0698	0.0742	0.650	0.690	0.690	0.730	0.730	0.768	0.768	0.802	--	--	--	--
0.600	±0,006	0.0587	0.0622	0.710	0.739	0.740	0.780	0.781	0.820	0.822	0.855	--	--	--	--
