W jaki sposób trójwarstwowy emaliowany drut może poprawić izolację elektryczną i wydajność uzwojenia?

Huayingrozwija się wyspecjalizowany producent drutów izolowanychTrójwarstwowy drut emaliowanydo zastosowań wymagających niezawodnej izolacji elektrycznej, stałej przewodności i precyzyjnego działania uzwojenia. Zrozumienie jego konstrukcji, procesu produkcyjnego i kryteriów wyboru pomaga inżynierom i zespołom zaopatrzeniowym wybrać odpowiedni przewód do kompaktowego sprzętu elektrycznego i elektronicznego.

Trójwarstwowy drut emaliowany został zaprojektowany w celu połączenia przewodności elektrycznej z wieloma ochronnymi warstwami izolacji. Jego działanie zależy od wymiarów przewodnika, materiałów powłokowych, grubości izolacji, przyczepności i spójności produkcyjnej. Dla inżynierów projektujących transformatory, cewki indukcyjne, cewki i inne elementy elektromagnetyczne cechy te wpływają na wydajność uzwojenia, niezawodność elektryczną i długoterminową stabilność działania. W tym przewodniku wyjaśniono zasady działania, kluczowe zalety, względy produkcyjne, scenariusze zastosowań i czynniki zakupu związane z trójwarstwowym izolowanym drutem nawojowym. Przedstawia również możliwości produkcyjne Huaying i zawiera praktyczne pytania, które kupujący powinni zadać przed wyborem specyfikacji drutu.

Spis treści

1. Co to jest trójwarstwowy drut emaliowany?
2. Jak działa jego struktura i skład materiału?
3. Jakie są główne zalety wydajności?
4. Jak wytwarzany jest trójwarstwowy drut emaliowany?
5. Gdzie stosuje się trójwarstwowy drut emaliowany?
6. Jak porównać specyfikacje przewodów?
7. Jak kupujący powinni wybrać odpowiedni przewód?
8. Co powinieneś wiedzieć o Huaying?
9. Często zadawane pytania
10. Wniosek

1. Co to jest drut emaliowany trójwarstwowy?

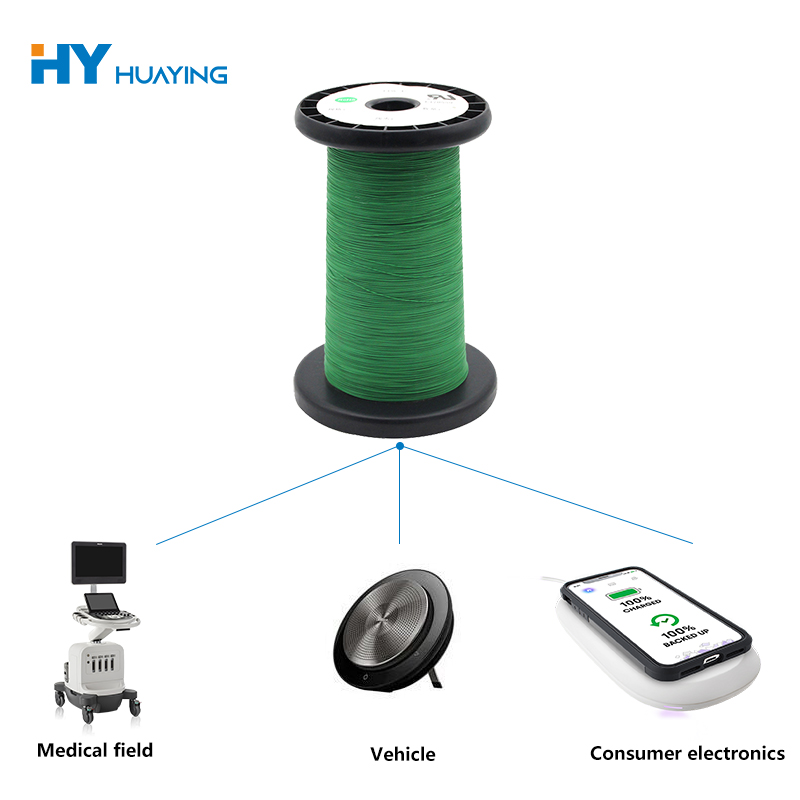

Trójwarstwowy drut emaliowany to drut przewodzący zaprojektowany z wieloma powłokami lub warstwami izolacyjnymi, które pomagają elektrycznie odizolować przewodnik od otaczających elementów. W zależności od konstrukcji produktu przewodnik może być wykonany z miedzi lub innego określonego materiału przewodzącego, a system izolacji dobierany jest zgodnie z wymaganiami elektrycznymi, termicznymi i mechanicznymi.

W przeciwieństwie do przewodnika chronionego pojedynczą powłoką, trójwarstwowa konstrukcja izolacji zapewnia wiele barier ochronnych. Konstrukcja ta może poprawić niezawodność izolacji i pomóc producentom w opracowywaniu kompaktowych komponentów elektromagnetycznych tam, gdzie przestrzeń na uzwojenia jest ograniczona.

Termin ten nie powinien być mylony z każdym rodzajem drutu o potrójnej izolacji. Emaliowany drut nawojowy i drut z potrójną izolacją mogą mieć różne systemy powłok, metody konstrukcyjne i wymagania zgodności. Kupujący powinni zatem raczej zweryfikować dokładną strukturę produktu, niż zakładać, że wszystkie druty trójwarstwowe mają identyczne właściwości użytkowe.

Aby uzyskać więcej informacji na temat dostępnego produktu, odwiedź stronę produktu Trójwarstwowy drut emaliowany Huaying.

2. Jak działa jego struktura i skład materiału?

Wydajność trójwarstwowego drutu nawojowego zależy od współpracy przewodu i systemu izolacji. Każdy element ma wpływ na ogólną charakterystykę elektryczną i mechaniczną drutu.

• Rdzeń przewodzący:Przewodzi prąd elektryczny przez uzwojenie. Materiał przewodnika, wymiary przekroju poprzecznego i konfiguracja żyły wpływają na rezystancję elektryczną i zdolność przewodzenia prądu.
• Podstawowa warstwa izolacyjna:Zapewnia początkową barierę elektryczną pomiędzy przewodnikiem a sąsiednimi zwojami lub elementami.
• Pośrednia warstwa izolacyjna:Dodaje kolejną barierę ochronną i przyczynia się do ogólnego systemu izolacji.
• Zewnętrzna warstwa izolacji:Pomaga chronić leżące poniżej warstwy podczas przenoszenia, nawijania i montażu, w zależności od właściwości materiału.

Rzeczywisty skład różni się w zależności od specyfikacji produktu. Informacje o produkcie Huaying opisują proces produkcyjny obejmujący folię poliamidową, powłokę natryskową o wysokiej izolacji i włókno szklane. Kupujący powinni potwierdzić dokładną sekwencję materiałów i konstrukcję wybranego modelu przed włączeniem go do projektu.

Szczególnie ważna jest grubość izolacji. Nadmiernie cienka izolacja może nie spełniać wymaganych parametrów dielektrycznych, natomiast niepotrzebnie gruba izolacja może zwiększyć średnicę gotowego drutu i zmniejszyć przestrzeń dostępną na uzwojenie. Zrównoważona konstrukcja zapewnia zarówno niezawodność elektryczną, jak i efektywne pakowanie komponentów.

3. Jakie są główne zalety wydajności?

Niezawodna izolacja elektryczna

Wiele warstw izolacji może zapewnić dodatkową ochronę przed kontaktem elektrycznym pomiędzy sąsiadującymi przewodnikami i otaczającymi elementami. Rzeczywista wytrzymałość dielektryczna zależy od materiałów izolacyjnych, grubości, jakości produkcji i warunków testowych. Inżynierowie powinni potwierdzić wymagane napięcie wytrzymywane i obowiązujące normy przed zatwierdzeniem przewodu do sprzętu o krytycznym znaczeniu dla bezpieczeństwa.

Potencjał kompaktowych projektów uzwojeń

Tam, gdzie system izolacji spełnia wymagania elektryczne aplikacji, starannie zoptymalizowana konstrukcja przewodu może pomóc zmniejszyć potrzebę stosowania dodatkowych materiałów izolacyjnych. Uzyskana oszczędność miejsca zależy od konstrukcji komponentu i konkretnych wymagań izolacyjnych; nie należy ich zakładać bez przeglądu odpowiednich norm.

Stała jakość produkcji

Jednolite wymiary przewodów i powłoki izolacyjne zapewniają przewidywalne zachowanie uzwojenia. Wady powłoki, nierówne średnice lub słaba przyczepność mogą powodować problemy podczas automatycznego nawijania i mogą mieć wpływ na niezawodność gotowego elementu.

Względy kosztów długoterminowych

Wybór drutu powinien uwzględniać więcej niż początkowa cena zakupu. Stała jakość może pomóc w ograniczeniu wad produkcyjnych, przeróbek i konserwacji związanych z awariami związanymi z izolacją. Rzeczywista korzyść kosztowa zależy od warunków zastosowania, trwałości produktu, wydajności produkcyjnej i jakości ocenianych materiałów alternatywnych.

Korzyści te są uzależnione od wyboru odpowiedniej specyfikacji i sprawdzenia jej działania. Brak projektu izolacji eliminuje potrzebę stosowania odpowiedniej ochrony elektrycznej, testowania i projektowania bezpiecznego sprzętu.

4. Jak wytwarzany jest trójwarstwowy drut emaliowany?

Spójność produkcji jest kluczowa, ponieważ przewodnik i izolacja muszą pozostać jednolite na całej długości gotowego drutu. Huaying opisuje kilka ważnych etapów swojego procesu produkcyjnego.

1. Ciągnienie drutu:Materiał przewodzący jest rozciągany do wymaganych wymiarów. Jakość powierzchni i spójność wymiarowa są ważne dla późniejszych operacji powlekania.
2. Wyżarzanie:Kontrolowana obróbka cieplna może dostosować właściwości mechaniczne przewodnika, pomagając mu osiągnąć właściwości wymagane do uzwojenia i dalszej obróbki.
3. Zastosowanie izolacji:Materiały powłokowe lub izolacyjne są stosowane zgodnie z określoną konstrukcją produktu. Jednolite pokrycie pomaga ograniczyć cienkie plamy i inne potencjalne defekty.
4. Kontrola grubości:Producent kontroluje wymiary izolacji, aby osiągnąć wymaganą średnicę końcową i parametry elektryczne.
5. Odnalezienie:Tam, gdzie system powłokowy wymaga utwardzenia, kontrolowana obróbka pomaga uzyskać zamierzone właściwości powłoki i przyczepność.
6. Kontrola końcowa:Odpowiednie kontrole wymiarowe, wizualne, elektryczne i mechaniczne pomagają zweryfikować zgodność ze specyfikacją produktu.

Strona produktu Huaying podaje dokładność kontroli grubości wynoszącą ± 0,005 mm dla opisanego procesu powlekania. Kupujący powinni potwierdzić numer referencyjny pomiaru, odpowiedni model i metodę kontroli, jeśli korzystają z tej liczby jako wymogu zamówienia.

Dla zespołów inżynierskich najbardziej użyteczna dokumentacja dotycząca jakości obejmuje zdefiniowaną specyfikację produktu, kryteria kontroli, informacje dotyczące identyfikowalności, jeśli są dostępne, oraz wyniki testów istotne dla zamierzonego zastosowania.

5. Gdzie stosuje się trójwarstwowy drut emaliowany?

Trójwarstwowy izolowany drut nawojowy można rozważyć w przypadku produktów elektrycznych i elektronicznych, w których ważna jest niezawodność izolacji, zwarte uzwojenie i stała przewodność. Przydatność zależy od rzeczywistych specyfikacji drutu i warunków pracy sprzętu.

• Transformatory:Przewody uzwojenia muszą spełniać wymagania dotyczące napięcia, temperatury, izolacji i wymiarów elementu.
• Cewki indukcyjne i dławiki:Odpowiedni drut uzwojenia obsługuje konstrukcje elementów magnetycznych stosowanych w obwodach konwersji mocy i filtrowania.
• Przełączanie zasilaczy:Charakterystyka izolacji i przewodu musi być zgodna z częstotliwością przełączania, obciążeniem napięciowym, warunkami termicznymi i obowiązującymi wymaganiami bezpieczeństwa.
• Sprzęt elektroniczny:Kompaktowe moduły mocy i inne zespoły elektryczne mogą skorzystać z drutu uzwojenia wybranego ze względu na ograniczoną przestrzeń instalacyjną.
• Instalacje elektryczne przemysłowe:Niestandardowe komponenty uzwojenia wymagają specyfikacji przewodów dostosowanych do ich cykli pracy i warunków środowiskowych.

Przed wyborem drutu do któregokolwiek z tych zastosowań inżynierowie powinni ocenić wzrost temperatury, naprężenie elektryczne, napięcie uzwojenia, częstotliwość roboczą, narażenie na wilgoć i odpowiednie wymagania certyfikacyjne. Przydatność produktu do jednego transformatora lub zasilacza nie oznacza automatycznie przydatności do każdego projektu.

6. Jak porównać specyfikacje przewodów?

Porównanie specyfikacji jest bardziej niezawodne niż wybór przewodu na podstawie samej nazwy produktu. Poniższa tabela podsumowuje główne parametry, które kupujący powinni sprawdzić.

Huaying publikuje przykładowe konfiguracje przewodów, docelowe średnice przewodów i wartości rezystancji przewodów na swojej stronie produktu. Ponieważ wartości zależą od modelu, kupujący powinni zapoznać się z oryginalną tabelą specyfikacji i poprosić o potwierdzenie przed użyciem jakichkolwiek wartości w obliczeniach inżynierskich.

Odniesienie: Specyfikacje trójwarstwowego drutu emaliowanego firmy Huaying.

7. Jak kupujący powinni wybrać odpowiedni przewód?

Wybór odpowiedniego drutu rozpoczyna się od zastosowania, a nie od ogólnych twierdzeń dotyczących wydajności izolacji. Zespoły zakupowe i inżynierowie projektowi mogą skorzystać z poniższej listy kontrolnej, aby zawęzić odpowiednie opcje.

• Zdefiniuj wymagania elektryczne:Określ napięcie robocze, oczekiwany prąd, częstotliwość, wymagania dotyczące wytrzymałości dielektrycznej i akceptowalną rezystancję.
• Potwierdź warunki termiczne:Ustal oczekiwaną temperaturę pracy, wzrost temperatury, metodę chłodzenia i cykl pracy.
• Sprawdź ograniczenia uzwojenia:Określ dostępne okno uzwojenia, wymaganą średnicę gotową, promień gięcia i ograniczenia sprzętu produkcyjnego.
• Sprawdź system izolacji:Poproś o szczegółowe informacje na temat materiałów warstw, tolerancji grubości, przyczepności i odpowiednich metod testów elektrycznych.
• Sprawdź wymagania dotyczące zgodności:Identyfikacja standardów i atestów wymaganych dla gotowego sprzętu i rynku docelowego.
• Oceń spójność produkcji:Zapytaj o procedury kontroli, konsystencję partii, opakowanie i dokumentację identyfikowalności.
• W razie potrzeby poproś o próbki:Przed zatwierdzeniem produkcji seryjnej przetestuj przykładowy drut, korzystając z rzeczywistego procesu nawijania i projektu komponentu.

Jasne zapytanie techniczne powinno zawierać rysunki lub docelowe wymiary, zapotrzebowanie roczne lub partyjne, warunki pracy, wymagane standardy oraz wszelkie oczekiwania dotyczące specjalnego opakowania lub dostawy. Informacje te pomagają dostawcy określić, czy istniejący model jest odpowiedni lub czy niestandardowa specyfikacja wymaga oceny.

8. Co powinieneś wiedzieć o Huaying?

Huizhou Huaying Electronic Technology Co., Ltd. dostarcza produkty z drutu izolowanego i opisuje swoje skupienie na rozwoju produktów, jakości produkcji i obsłudze klienta. Zgodnie z informacjami o produkcie firmy, proces produkcji trójwarstwowego drutu emaliowanego obejmuje ciągnienie drutu, wyżarzanie, nakładanie izolacji, kontrolowane utwardzanie i kontrolę wymiarów.

Firma informuje również, że posiada ponad 10 patentów i zespół badawczo-rozwojowy składający się z ponad 20 osób. Te dane liczbowe podawane przez firmę dostarczają informacji na temat jej deklarowanych możliwości rozwojowych, jednak nabywcy powinni zażądać odpowiedniej dokumentacji, jeśli do zatwierdzenia dostawcy wymagana jest własność patentowa, kwalifikacje techniczne lub inne dowody.

Oceniając firmę Huaying lub innego dostawcę drutu, zespoły zakupowe powinny brać pod uwagę nie tylko referencje firmy. Najważniejsze pytania dotyczą tego, czy proponowany drut odpowiada zastosowaniu, czy dostępne są wymagane zapisy jakościowe oraz czy próbki i partie produkcyjne mogą konsekwentnie spełniać ustaloną specyfikację.

Aby uzyskać szczegółowe informacje na temat konkretnego produktu, skorzystaj z oficjalnej strony Huaying Triple-Layer Enameled Wire jako punktu wyjścia do dyskusji technicznej.

9. Często zadawane pytania

1. Jaki jest główny cel trójwarstwowego drutu emaliowanego?

Jego głównym celem jest połączenie przewodzącego rdzenia z wieloma warstwami izolacyjnymi, pomagając oddzielić elektrycznie przewodnik od sąsiednich zwojów i otaczających elementów. Rzeczywisty poziom ochrony zależy od konstrukcji drutu, właściwości materiału i zweryfikowanych wyników badań.

2. Czy drut emaliowany trójwarstwowy to to samo, co drut potrójnie izolowany?

Nie koniecznie. Terminy mogą opisywać powiązane produkty, ale przewodnik, materiały izolacyjne, metoda powlekania i wymagania zgodności mogą się różnić. Zawsze sprawdź szczegółową konstrukcję i obowiązującą normę produktu, zanim potraktujesz je jako zamienne.

3. Jakie czynniki determinują parametry elektryczne drutu?

Do ważnych czynników należą materiał i wymiary przewodnika, opór elektryczny, grubość izolacji, wytrzymałość dielektryczna, temperatura znamionowa i spójność produkcyjna. Wydajność należy ocenić, stosując specyfikacje i warunki testowe odpowiednie dla zamierzonego sprzętu.

4. Czy można dostosować trójwarstwowy drut emaliowany?

Dostosowanie może być możliwe w zależności od możliwości producenta i wymagań produkcyjnych. Kupujący powinni podać docelowy rozmiar przewodu, gotową średnicę, wymagania izolacyjne, parametry elektryczne i oczekiwaną wielkość zamówienia, aby określić wykonalność.

5. W jaki sposób kupujący mogą zweryfikować jakość produktu przed złożeniem zamówienia zbiorczego?

Poproś o aktualną kartę danych technicznych, odpowiednie zapisy z kontroli i dostępną dokumentację zgodności. W stosownych przypadkach należy ocenić próbki poprzez kontrolę wymiarów, próby uzwojenia i testy elektryczne przeprowadzone zgodnie z wymaganiami aplikacji.

6. Jakie informacje należy zawrzeć w zapytaniu ofertowym?

Uwzględnij wymagany model lub rysunek przewodu, wymiary przewodnika, konstrukcję izolacji, docelową wydajność elektryczną, obowiązujące normy, wielkość zamówienia, miejsce dostawy oraz wszelkie wymagania dotyczące testowania lub pakowania. Kompletne zapytanie usprawnia ocenę techniczną i wycenę.

10. Wniosek

Trójwarstwowy drut emaliowany może obsługiwać projekty elektryczne wymagające niezawodnej izolacji, stałej przewodności i wydajnego uzwojenia. Wybór odpowiedniego produktu wymaga dokładnego porównania wymiarów przewodnika, konstrukcji izolacji, właściwości dielektrycznych, ograniczeń termicznych i jakości produkcji. Potwierdzając te czynniki przed rozpoczęciem produkcji, inżynierowie i zespoły zaopatrzeniowe mogą ograniczyć niedopasowania specyfikacji i podejmować bardziej świadome decyzje dotyczące zakupów. Jeśli pozyskujesz izolowany drut uzwojenia do transformatorów, cewek indukcyjnych lub innych zastosowań elektrycznych,skontaktuj się z Huayingiemaby omówić Twoje wymagania techniczne, poprosić o specyfikacje produktu i znaleźć odpowiednie rozwiązanie dla Twojego projektu.
