Jak wybrać drut magnetyczny?

Abstrakcyjny

Drut magnetycznyjest kluczowym elementem silników, transformatorów, cewek indukcyjnych i szerokiej gamy urządzeń elektromagnetycznych. Jednak wielu nabywców staje przed powtarzającymi się wyzwaniami, takimi jak awaria izolacji, nierówna przewodność, przegrzanie i trudności z dopasowaniem specyfikacji przewodów do rzeczywistych zastosowań. Artykuł ten zawiera uporządkowany i praktyczny przewodnik po wyborze drutu magnetycznego, uwarunkowaniach produkcyjnych, systemach izolacyjnych i wymaganiach specyficznych dla aplikacji. Rozumiejąc te czynniki, inżynierowie, nabywcy i decydenci mogą zmniejszyć ryzyko związane z wydajnością, wydłużyć żywotność produktu i poprawić ogólną niezawodność systemu.

Zarys

• Zrozumienie, czym jest drut magnetyczny
• Typowe problemy klientów przy wyborze drutu magnetycznego
• Kluczowe parametry techniczne, które mają znaczenie
• Rodzaje izolacji i różnice w wydajności
• Przewodnik wyboru oparty na aplikacji
• Kontrola jakości i kwestie produkcyjne
• Tabela porównawcza typowych opcji drutu magnetycznego
• Często zadawane pytania
• Zawarcie i współpraca biznesowa

Spis treści

• Co to jest drut magnetyczny?
• Dlaczego wybór drutu magnetycznego często kończy się niepowodzeniem
• Krytyczne parametry do oceny
• Wyjaśnienie systemów izolacji
• Wybór drutu magnetycznego według zastosowania
• Produkcja i zapewnienie jakości
• Tabela porównawcza produktów
• Często zadawane pytania

Co to jest drut magnetyczny?

Drut magnetyczny, znany również jako drut emaliowany, jest przewodnikiem elektrycznym zwykle wykonanym z miedzi lub aluminium i pokrytym cienką warstwą emalii izolacyjnej. W przeciwieństwie do zwykłego izolowanego drutu, drut magnetyczny został zaprojektowany tak, aby zmaksymalizować wydajność przewodzenia przy jednoczesnym zachowaniu izolacji elektrycznej pomiędzy zwojami w ciasno nawiniętych cewkach.

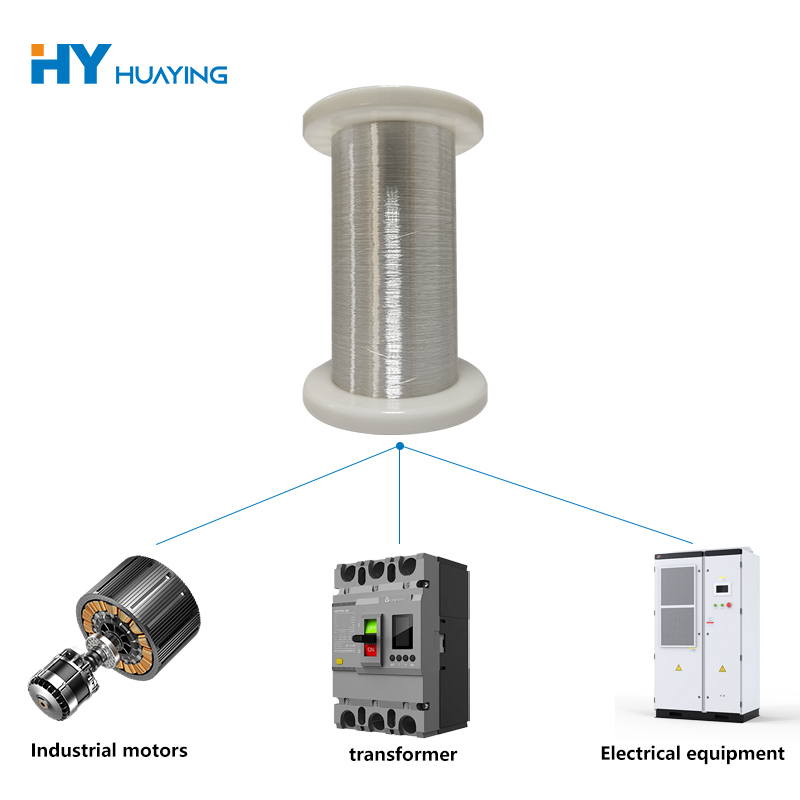

Jest szeroko stosowany w silnikach elektrycznych, transformatorach, generatorach, przekaźnikach, elektromagnesach i cewkach indukcyjnych. Warstwa izolacyjna odgrywa decydującą rolę w odporności termicznej, stabilności chemicznej i trwałości mechanicznej, bezpośrednio wpływając na żywotność produktu końcowego.

Dlaczego wybór drutu magnetycznego często kończy się niepowodzeniem

Wiele awarii operacyjnych, których przyczyną jest drut magnesowy, nie jest spowodowanych przez sam przewodnik, ale przez nieprawidłową specyfikację lub niezrozumienie wymagań aplikacji. Typowe punkty bólowe obejmują:

• Pękanie izolacji na skutek niewystarczającej klasy termicznej
• Przegrzanie spowodowane zbyt małą średnicą przewodu
• Zmniejszona wydajność z powodu słabej gładkości powierzchni
• Niekompatybilność z lakierami impregnacyjnymi lub żywicami
• Przedwczesna awaria w warunkach wysokiej częstotliwości

Problemy te często pojawiają się, gdy decyzje o zakupie opierają się wyłącznie na cenie, a nie na dostosowaniu wydajności.

Krytyczne parametry do oceny

Wybór drutu magnetycznego wymaga systematycznej oceny kilku parametrów technicznych:

• Materiał przewodnika:Miedź zapewnia wyższą przewodność, podczas gdy aluminium zapewnia korzyści w zakresie masy i kosztów.
• Wskaźnik drutu:Określa obciążalność prądową i wydzielanie ciepła.
• Klasa termiczna:Wskazuje maksymalną temperaturę roboczą, zwykle w zakresie od klasy 130 do klasy 220.
• Grubość izolacji:Równoważy bezpieczeństwo elektryczne i wydajność uzwojenia.
• Napięcie przebicia:Mierzy niezawodność izolacji pod wpływem naprężeń elektrycznych.

Wyjaśnienie systemów izolacji

Powłoka emaliowa jest cechą charakterystyczną drutu magnetycznego. Różne systemy izolacji projektuje się tak, aby spełniały określone wymagania termiczne i mechaniczne:

• Poliuretan:Doskonała lutowność i elastyczność, odpowiednia do elektroniki i małych silników.
• Poliester:Zrównoważona wytrzymałość mechaniczna i odporność na ciepło.
• Poliesterimid:Zwiększona wytrzymałość cieplna silników przemysłowych.
• Poliamid-imid:Doskonała odporność na ciepło, chemikalia i ścieranie.

Wybór niewłaściwej izolacji może prowadzić do uszkodzenia izolacji, nawet jeśli rozmiar przewodu jest prawidłowy.

Wybór drutu magnetycznego według zastosowania

Kontekst aplikacji powinien zawsze decydować o wyborze drutu magnetycznego:

• Transformatory:Wymagają stabilnej wytrzymałości dielektrycznej i kompatybilności z olejami lub żywicami izolacyjnymi.
• Silniki elektryczne:Wymagaj wysokiej wytrzymałości termicznej i wytrzymałości mechanicznej.
• Urządzenia wysokiej częstotliwości:Skorzystaj z gładkiego wykończenia powierzchni i stałej grubości izolacji.
• Komponenty samochodowe:Wymagają odporności na wibracje, zmiany temperatury i chemikalia.

Spełnienie tych wymagań zmniejsza przestoje i koszty konserwacji.

Produkcja i zapewnienie jakości

Niezawodność działania drutu magnetycznego zależy w dużej mierze od precyzji wykonania. Kluczowe wskaźniki jakości obejmują:

• Jednolita powłoka emaliowa bez porów
• Stabilna tolerancja średnicy przewodu
• Stała przyczepność pomiędzy szkliwem a przewodnikiem
• Rygorystyczne testy na wydłużenie, szok cieplny i wytrzymałość dielektryczną

Zaawansowane linie produkcyjne i rygorystyczne procesy kontroli są niezbędne, aby zapewnić długoterminową niezawodność.

Typowa tabela porównawcza drutu magnetycznego

Często zadawane pytania

P: W jaki sposób klasa termiczna wpływa na żywotność drutu magnetycznego?
Wyższa klasa cieplna pozwala na bezpieczną pracę drutu w podwyższonych temperaturach, znacznie ograniczając degradację izolacji.

P: Czy drut magnetyczny można dostosować do konkretnych zastosowań?
Tak, parametry takie jak rodzaj izolacji, grubość i materiał przewodnika można dostosować do potrzeb aplikacji.

P: Czy grubsza izolacja jest zawsze lepsza?
Nie koniecznie. Nadmierna izolacja może zmniejszyć skuteczność wypełniania szczelin i wpłynąć na działanie elektromagnetyczne.

Wnioski i współpraca

Wybór odpowiedniego drutu magnetycznego to decyzja techniczna, która bezpośrednio wpływa na niezawodność, wydajność i bezpieczeństwo produktu. Dokładne zrozumienie materiałów przewodzących, systemów izolacji i wymagań aplikacji pomaga zapobiegać kosztownym awariom i zapewnia długoterminową stabilność działania.

Huizhou Huaying Electronic Technology Co., Ltd.zapewnia kompleksową gamę rozwiązań w zakresie drutu magnetycznego zaprojektowanych z myślą o zaspokojeniu różnorodnych potrzeb przemysłowych i komercyjnych. Aby uzyskać dostosowane rekomendacje i niezawodne dostawy,skontaktuj się z namijuż dziś, aby omówić Twoje specyficzne wymagania dotyczące aplikacji i zbadać możliwości długoterminowej współpracy.
